大幅面激光蝕刻機應用方案

所屬行業:激光行業

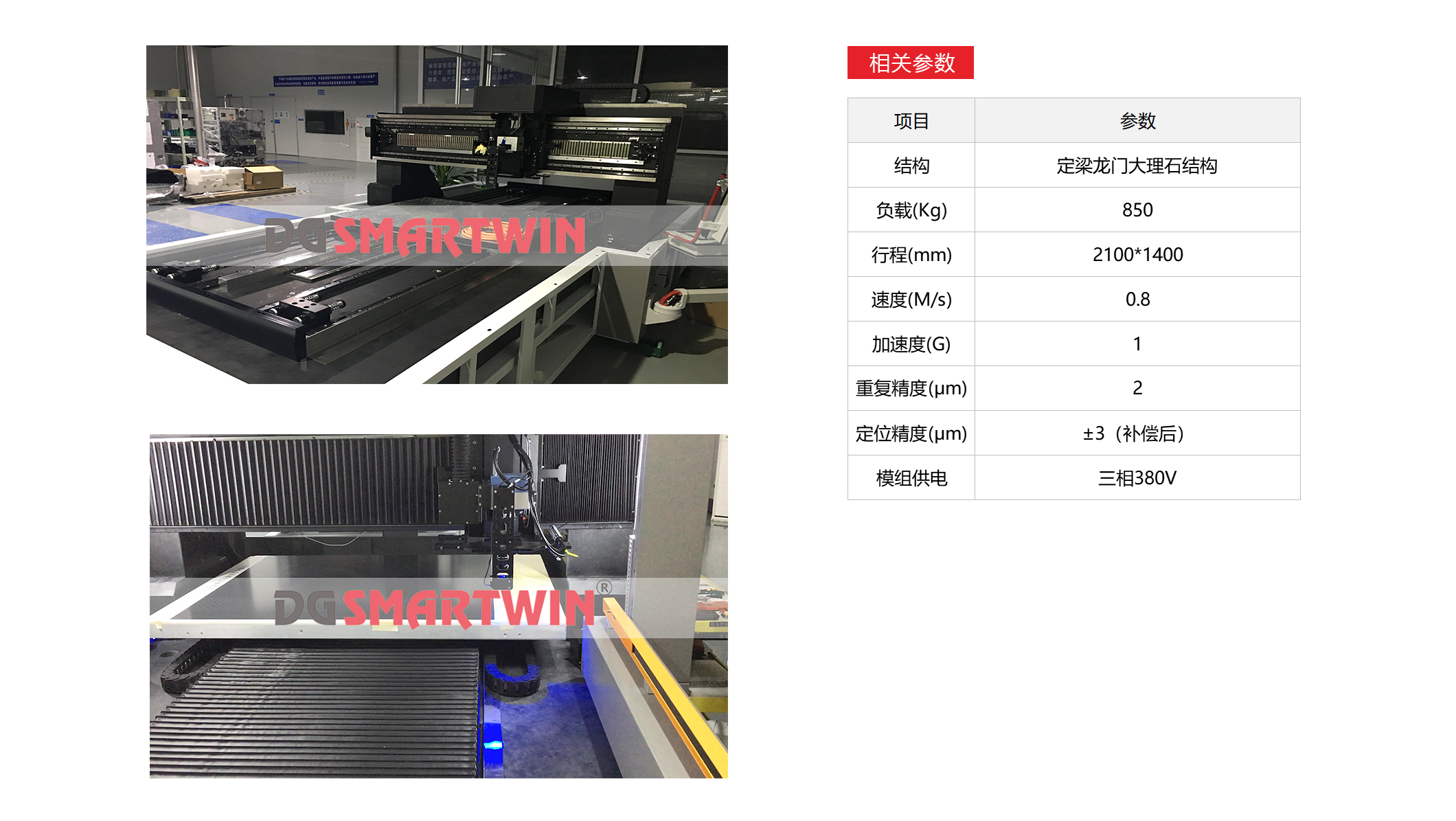

設備名稱:大幅面激光蝕刻機
行業應用:應用于100寸超大尺寸工業教學用電阻、電容式觸摸屏銀漿、ITO、太陽能光伏等產品蝕刻工藝。
使用環境:恒溫車間
結構:定梁龍門大理石結構
配置說明:CFH125系列電機、RSF編碼器、力士樂導軌、高創驅動器。
方案特點:大理石的龍門結構，增加設備整體的穩定性；采用直線電機的運動形式，提高運行的精度，可實現20微米的蝕刻線寬以及＜±5微米的拼接精度，產品的生產良率提高到98％以上。
